TNC BNC UHF N SMA SMB SSMA SSMB SMC SSMC Panel Mount

RF coaxiale connectoren zijn cruciale componenten in RF (radiofrequentie) systemen, die worden gebruikt om verschillende soorten apparatuur en antennes aan te sluiten. Elk type connector is ontworpen voor specifieke frequentiebereiken en toepassingen, waardoor betrouwbare signaaloverdracht en minimaal verlies worden gegarandeerd. Hier is een gedetailleerd overzicht van de veelvoorkomende RF coaxiale connectoren die u noemde:

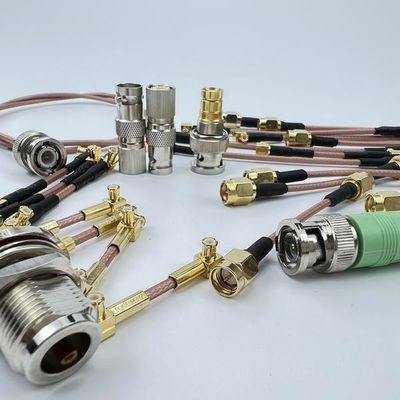

Typen RF Coaxiale Connectoren

1. TNC (Threaded Neill-Concelman)

• Frequentiebereik: Tot 11 GHz
• Kenmerken: Schroefdraadkoppelingsmechanisme voor een veilige verbinding. Biedt goede prestaties bij hogere frequenties.
• Toepassingen: Gebruikt in RF- en microgolfsystemen, antennes en draadloze communicatie.

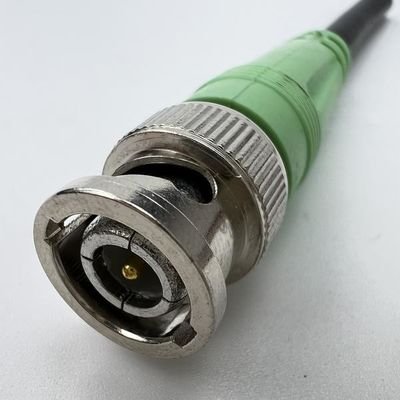

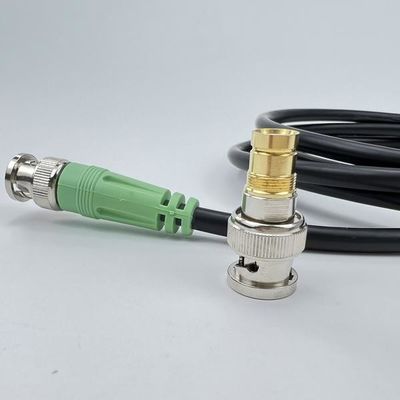

2. BNC (Bayonet Neill-Concelman)

• Frequentiebereik: Tot 4 GHz
• Kenmerken: Bajonetkoppelingsmechanisme voor snel aansluiten/loskoppelen. Bekend om zijn betrouwbaarheid en gebruiksgemak.
• Toepassingen: Veelvoorkomend in video- en RF-toepassingen, testapparatuur en instrumentatie.

3. UHF (Ultra High Frequency)

• Frequentiebereik: Tot 1 GHz
• Kenmerken: Schroefdraad- of bajonetkoppeling. Geschikt voor toepassingen met lagere frequenties.
• Toepassingen: Gebruikt in radiocommunicatie, CB-radio's en sommige oudere antennesystemen.

4. N (Type N)

• Frequentiebereik: Tot 18 GHz
• Kenmerken: Schroefdraadkoppeling, bekend om zijn duurzaamheid en uitstekende prestaties bij hoge frequenties.
• Toepassingen: Gebruikt in telecommunicatie, radar en andere RF-systemen die robuuste verbindingen vereisen.

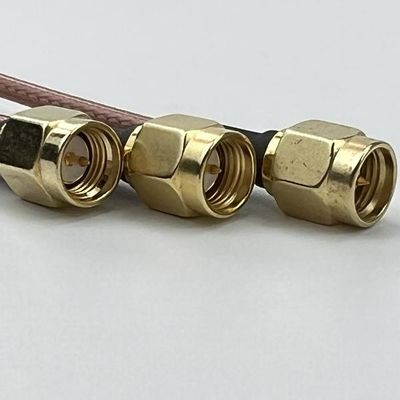

5. SMA (SubMiniature versie A)

• Frequentiebereik: Tot 18 GHz
• Kenmerken: Schroefdraadkoppeling, compact ontwerp en precisie voor hoogfrequente toepassingen.
• Toepassingen: Veel gebruikt in RF-testapparatuur, antennes en mobiele communicatie.

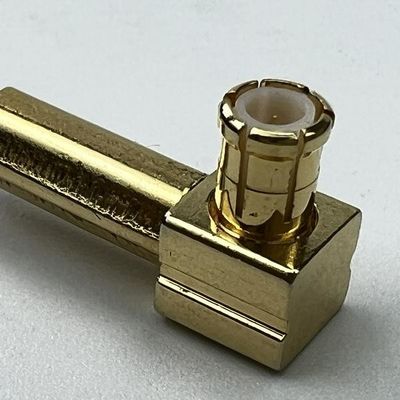

6. SMB (SubMiniature versie B)

• Frequentiebereik: Tot 4 GHz
• Kenmerken: Snap-on koppelingsmechanisme. Kleiner dan SMA-connectoren, waardoor compacte ontwerpen mogelijk zijn.
• Toepassingen: Gebruikt in toepassingen waar de ruimte beperkt is, zoals mobiele apparaten en instrumentatie.

7. SSMA (SubMiniature versie A, Klein)

• Frequentiebereik: Tot 26,5 GHz
• Kenmerken: Compact ontwerp, schroefdraadkoppeling voor hoogfrequente toepassingen.
• Toepassingen: Gebruikt in hoogfrequente communicatiesystemen en precisie-instrumentatie.

8. SSMB (SubMiniature versie B, Klein)

• Frequentiebereik: Tot 12,4 GHz
• Kenmerken: Kleinere afmetingen met een snap-on koppelingsmechanisme, vergelijkbaar met SMB maar met hogere prestaties.
• Toepassingen: Geschikt voor toepassingen met hoge dichtheid en systemen waar de ruimte beperkt is.

9. SMC (SubMiniature versie C)

• Frequentiebereik: Tot 10 GHz
• Kenmerken: Schroefdraadkoppeling, biedt hoge prestaties in een compacte vorm.
• Toepassingen: Gebruikt in telecommunicatie en hoogfrequente RF-toepassingen.

10. SSMC (SubMiniature versie C, Klein)

• Frequentiebereik: Tot 12,4 GHz
• Kenmerken: Kleinere afmetingen met verbeterde prestaties ten opzichte van standaard SMC-connectoren.
• Toepassingen: Toepassingen met hoge dichtheid en hoogfrequente RF-systemen.

Paneelmontage Connectoren

Paneelmontage connectoren zijn ontworpen om op het oppervlak van een paneel te worden gemonteerd, waardoor gemakkelijke toegang en connectiviteit met apparatuur of systemen mogelijk is. Ze zijn er in verschillende typen, waaronder:

• TNC Paneelmontage: Biedt veilige, schroefdraadverbindingen die geschikt zijn voor zowel paneel- als schotmontage.
• BNC Paneelmontage: Veelvoorkomend voor video- en RF-toepassingen, met snelle aansluit- en ontkoppelmogelijkheden.
• N Paneelmontage: Duurzaam en betrouwbaar voor hoogfrequente en hoogvermogen toepassingen.
• SMA Paneelmontage: Compact en wordt gebruikt waar hoogfrequente verbindingen nodig zijn.
• SMB en SSMB Paneelmontage: Voor compacte, snap-on verbindingen in omgevingen met beperkte ruimte.
• SMC en SSMC Paneelmontage: Voor hoogfrequente en compacte toepassingen met schroefdraadverbindingen.

Toepassingen

• Telecommunicatie: Het aansluiten van antennes, basisstations en RF-apparatuur.
• Radarsystemen: Het leveren van betrouwbare verbindingen voor hoogfrequente signalen.
• Testen en Meten: Gebruikt in RF-testapparatuur en instrumentatie.
• Omroep: Het aansluiten van apparatuur in tv- en radio-omroepsystemen.
• Militaire en Lucht- en Ruimtevaart: Voor robuuste en betrouwbare verbindingen in zware omgevingen.

Bij het selecteren van connectoren moet u rekening houden met factoren zoals frequentiebereik, koppelingsmechanisme, grootte en toepassingsvereisten om optimale prestaties en compatibiliteit te garanderen.
