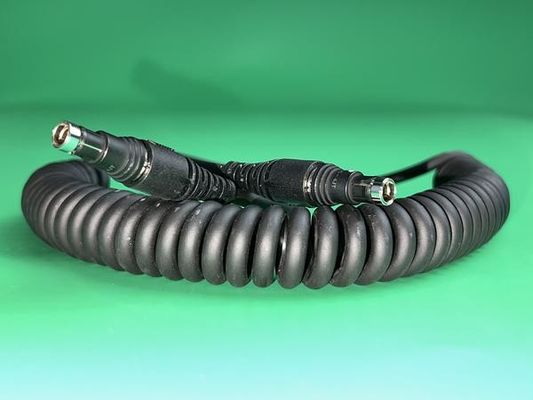

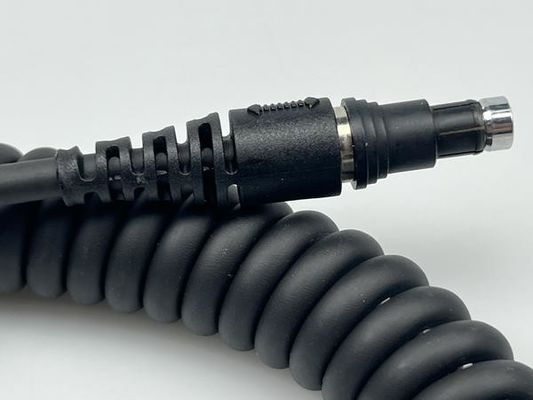

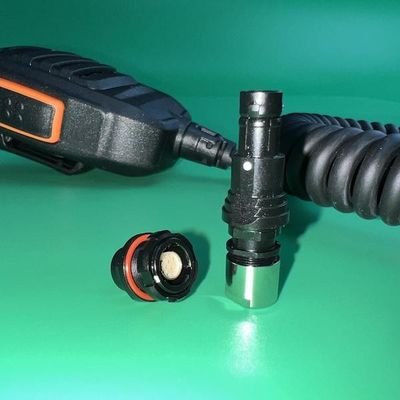

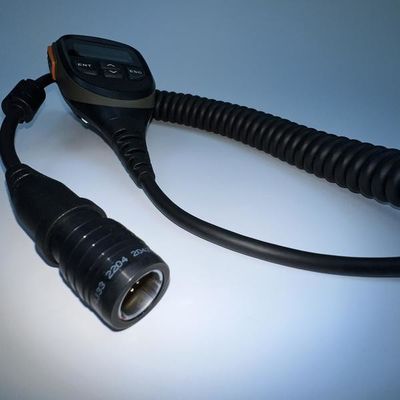

Industriële kabels en auto-draadbanden voor militaire EMC-bescherming

Het maken van een kabel assemblage voor militaire toepassingen met een TPU jas, EMC afschirming,en veerdraad omvat het ontwerpen van een robuuste en betrouwbare oplossing die bestand is tegen harde omgevingen en tegelijkertijd de signaalintegrititeit behoudtHier is een gedetailleerde benadering:

Belangrijkste onderdelen en materialen

1. TPU-jas:

   • Duurzaamheid:TPU (Thermoplastic Polyurethane) staat bekend om zijn uitstekende slijtvastheid, flexibiliteit en mechanische sterkte, waardoor het ideaal is voor militaire toepassingen.
   • Chemische en milieu-resistentie:TPU is bestand tegen oliën, chemicaliën en harde omgevingsomstandigheden, waardoor de kabelassemblage bestand is tegen de strengheden van militair gebruik.
   • Flexibiliteit:Behoudt flexibiliteit zelfs bij lage temperaturen, wat cruciaal is voor veldoperaties.

2. EMC-bescherming:

   • Elektromagnetische compatibiliteit (EMC):Het afschermingselement beschermt de kabel tegen elektromagnetische interferentie (EMI) en radiofrequentieinterferentie (RFI), zodat de signalen zonder afbraak worden verzonden.
   • Soorten afscherming:
     • Geflechte afscherming:Biedt een goede dekking en flexibiliteit, geschikt voor de meeste militaire toepassingen.
     • Foliebescherming:Biedt 100% dekking, ideaal voor hoogfrequente toepassingen waar volledige EMI-bescherming vereist is.
     • Combinatie:Sommige assemblages kunnen zowel gevlochten als folie afscherming gebruiken om flexibiliteit en prestaties in evenwicht te brengen.

3. Vlamdraad:

   • Versterking:De springdraad geeft de kabel mechanische sterkte en helpt haar na buigen of draaien weer tot haar oorspronkelijke vorm te komen.Dit is vooral handig in toepassingen waarbij de kabel onderhevig is aan frequente bewegingen of mechanische spanningen.
   • Duurzaamheid:De veerdraad voorkomt kronkels en verlengt de levensduur van de kabel in veeleisende omgevingen.

Ontwerpoverwegingen

1. Mechanische sterkte:

   • Verlichting van de spanning:In verbindingspunten moet de spanning worden verminderd om te voorkomen dat de kabel buigt of trekt, vooral wanneer de kabel met militaire apparatuur wordt aangesloten.
   • Strengte:Zorg ervoor dat de montage bestand is tegen de fysieke eisen van militair gebruik, waaronder spanning, inslag en compressie.

2. Milieuverzegeling:

   • Waterdichtheid:De montage moet waterdicht zijn, met een IP67-kwalificatie of hoger, om te beschermen tegen het binnendringen van water tijdens veldwerkzaamheden.
   • Temperatuurweerstand:De materialen moeten bestand zijn tegen extreme temperaturen, zowel warm als koud, aangezien militaire operaties in een breed scala van omgevingen kunnen plaatsvinden.

3. Signaalintegrititeit:

   • Lage capaciteit en weerstand:Kies geleiders en isolatie die capaciteit en weerstand minimaliseren, zodat signalen nauwkeurig over lange afstanden worden verzonden.
   • Veroorzachting:Zorg voor de juiste aarding van het EMC-scherm om te beschermen tegen elektrisch lawaai en de betrouwbaarheid van communicatiesystemen te waarborgen.

4. Flexibiliteit versus stijfheid:

   • Een evenwichtig ontwerp:De verzameling moet flexibel genoeg zijn om het gebruik te vergemakkelijken, terwijl de stijfheid waar nodig behouden blijft om beschadiging te voorkomen.

Vervaardigingsproces

1. Prototyping:

   • Ontwikkelen van prototypes om de prestaties van de montage te testen, met inbegrip van mechanische sterkte, flexibiliteit en EMC-beschermingseffectiviteit.Het maken van prototypes maakt het mogelijk om het ontwerp voor de volledige productie te verfijnen.

2. Montage:

   • Voorbereiding van kabels:Snijdt en stript de TPU-mantel en de interne draden tot de vereiste lengtes, zodat de afstotingen schoon en nauwkeurig zijn.
   • Bescherming Toepassing:Gebruik de gekozen EMC-bescherming (geflecht, gefolieerd of gecombineerd) op de montage en zorg ervoor dat deze goed geaard en geïntegreerd is.
   • Vlamdraadintegratie:Het veerdraad moet in de montage worden geplaatst, waarbij moet worden gewaarborgd dat het goed is uitgelijnd en bevestigd in de TPU-mantel.

3. Overvorming (facultatief):

   • Voor meer duurzaamheid en milieubescherming kunt u overwegen de connectoren of specifieke onderdelen van de kabelassemblage te overvormen met TPU of een ander compatibel materiaal.

4. Testing:

   • Elektrische tests:Tests uitvoeren om ervoor te zorgen dat de montage een goede elektrische continuïteit, isolatieweerstand en signaalintegrititeit behoudt.
   • Mechanische tests:Test de assemblage op flexibiliteit, treksterkte en duurzaamheid onder gesimuleerde militaire omstandigheden, met inbegrip van extreme temperaturen en blootstelling aan het milieu.

5. Kwaliteitscontrole:

   • Implementatie van strenge kwaliteitscontroleprocessen om ervoor te zorgen dat elke kabelassemblage voldoet aan de strenge eisen van militaire normen, zoals MIL-STD-810 voor milieutests.

Toepassingen

• Communicatiesystemen:Gebruikt in radio's, antennes en andere communicatieapparaten waar betrouwbare signaaloverdracht van cruciaal belang is.
• Wapensystemen:Verbindt verschillende elektronische componenten binnen wapensystemen, die hoge duurzaamheid en weerstand tegen harde omstandigheden vereisen.
• Terreinapparatuur:Zorgt voor betrouwbare verbindingen in draagbare apparaten die door soldaten worden gebruikt, waaronder GPS-eenheden, nachtzichtapparatuur en andere tactische uitrusting.

Conclusies

Een kabelassemblage ontworpen voor militaire toepassingen met een TPU-mantel, EMC-bescherming en veerdraad biedt de nodige duurzaamheid, flexibiliteit,en signaalintegriteit vereist in veeleisende omgevingenDoor te focussen op hoogwaardige materialen, nauwkeurige productieprocessen en grondige testen, kun je een product maken dat voldoet aan de strenge eisen van militair gebruik.
