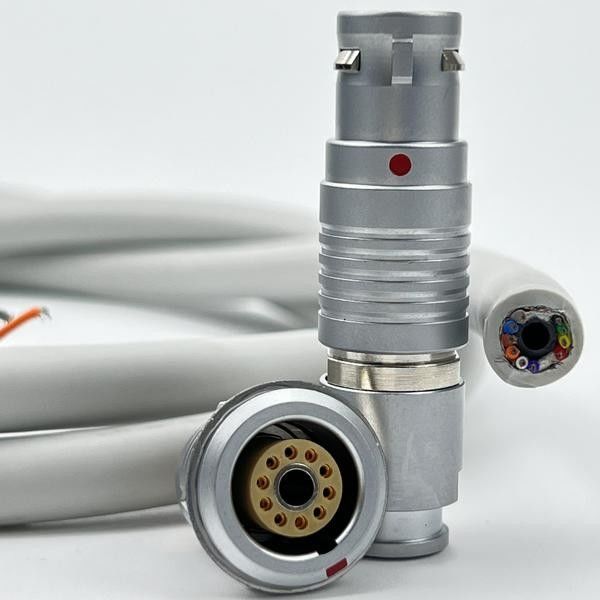

OEM LEMO Draadverbindingskabels voor luchtsignalen

Belangrijkste componenten en materialen

1. Lucht- en signaalkabels:

   • Luchtslangen:
     • Materiaal:Gebruik medische kwaliteit siliconen of TPU-slangen voor de luchtkanaaltjes. Deze materialen zijn flexibel, biocompatibel en bestand tegen sterilisatieprocessen.
     • Drukclassificatie:Zorg ervoor dat de slangen bestand zijn tegen de luchtdrukvereisten van tandheelkundige instrumenten zonder te knikken of te barsten.
   • Signaaldraden:
     • Geleidermateriaal:Gebruik koper of verzilverd koper voor de signaaldraden om een hoge geleidbaarheid en signaalintegriteit te garanderen.
     • Isolatie:Kies een isolatiemateriaal dat compatibel is met medische normen, zoals FEP (gefluoreerd ethyleenpropyleen) of PTFE (polytetrafluorethyleen), die ook bestand zijn tegen sterilisatieprocessen.

2. Metalen push-pull connectoren:

   • Compatibiliteit:De connectoren moeten compatibel zijn met LEMO-ontwerpen en veilige verbindingen bieden met snelle koppel- en ontkoppelmogelijkheden.
   • Materiaal:Gebruik hoogwaardig roestvrij staal of geanodiseerd aluminium voor de connectoren om duurzaamheid en corrosiebestendigheid te garanderen.
   • Contactconfiguratie:Ontwerp de connector met het juiste aantal contacten voor zowel lucht- als signaalkanalen. LEMO-compatibele connectoren bieden vaak gemengde configuraties, geschikt voor zowel vloeistof- als elektrische verbindingen.
   • Afdichting:De connectoren moeten een IP-classificatie hebben (bijv. IP67) om te beschermen tegen het binnendringen van vloeistoffen, wat cruciaal is in tandheelkundige omgevingen waar blootstelling aan vloeistoffen gebruikelijk is.

3. Afscherming:

   • EMC-afscherming:Integreer afscherming om de signaalintegriteit te beschermen tegen elektromagnetische interferentie (EMI), waardoor een betrouwbare werking van de aangesloten apparaten wordt gegarandeerd.

Ontwerpoverwegingen

1. Biocompatibiliteit en sterilisatie:

   • Materialen:Zorg ervoor dat alle gebruikte materialen, inclusief de kabels, connectoren en eventuele lijmen of overmolding, biocompatibel zijn en geschikt voor herhaalde sterilisatie.
   • Sterilisatiecompatibiliteit:De assemblage moet bestand zijn tegen veelgebruikte sterilisatiemethoden in de tandheelkunde, zoals autoclaveren, zonder degradatie.

2. Mechanische duurzaamheid:

   • Trekontlasting:Neem trekontlastingselementen op de verbindingspunten op om slijtage door herhaaldelijk buigen of trekken te voorkomen, vooral in de buurt van de connectoren.
   • Flexibiliteit:De kabelassemblage moet flexibel genoeg zijn voor gemakkelijk manoeuvreren in de tandartspraktijk, zonder afbreuk te doen aan de duurzaamheid.

3. Omgevingsafdichting:

   • Waterdichtheid:Zorg ervoor dat zowel de connectoren als de kabelassemblage waterdicht zijn, met een IP67-classificatie of hoger, om te beschermen tegen water, speeksel en andere vloeistoffen die in een tandheelkundige omgeving voorkomen.
   • Corrosiebestendigheid:Gezien de frequente blootstelling aan vocht en reinigingsmiddelen, moet de assemblage zo worden ontworpen dat deze bestand is tegen corrosie gedurende de verwachte levensduur.

Productieproces

1. Prototyping:

   • Ontwikkel prototypes om de prestaties van de lucht- en signaaloverdracht, de mechanische duurzaamheid en de compatibiliteit met LEMO-connectoren te testen. Deze fase maakt verfijning mogelijk vóór grootschalige productie.

2. Assemblage:

   • Kabelvoorbereiding:Knip en bereid de luchtslangen en signaaldraden voor, waarbij u zorgt voor precieze lengtes en schone afsluitingen.
   • Connectorintegratie:Bevestig de LEMO-compatibele push-pull connectoren en zorg voor veilige en betrouwbare verbindingen. Dit kan het solderen of krimpen van de signaaldraden en het stevig vastzetten van de luchtslangen omvatten.
   • Overmolding (optioneel):Breng overmolding aan rond de connectoren indien nodig voor extra trekontlasting en omgevingsafdichting.

3. Testen:

   • Elektrisch testen:Zorg ervoor dat de signaalkanalen de juiste elektrische continuïteit en isolatieweerstand behouden.
   • Druktesten:Test de luchtkanaaltjes op drukintegriteit en zorg ervoor dat ze niet lekken onder bedrijfsomstandigheden.
   • Mechanisch testen:Evalueer de duurzaamheid van de assemblage bij simulatiegebruik, inclusief herhaalde koppel- en ontkoppelcycli.

4. Kwaliteitscontrole:

   • Implementeer kwaliteitscontrolemaatregelen om te verifiëren dat elke assemblage voldoet aan de medische normen en betrouwbaar presteert onder de omstandigheden die in een tandheelkundige omgeving worden verwacht.

Toepassingen

• Tandheelkundige handstukken:Verbindt tandheelkundige instrumenten die zowel lucht nodig hebben voor de werking als elektrische signalen voor controle of monitoring.
• Mondirrigators:Zendt zowel vloeistof als elektrische signalen uit in apparaten die zijn ontworpen voor reiniging of andere tandheelkundige procedures.
• Tandheelkundige beeldvormingsapparatuur:Verbindt beeldvormingsapparatuur die zowel lucht nodig kan hebben voor koeling of werking als signaaloverdracht voor gegevensverwerking.

Conclusie

Een kabelassemblage ontworpen voor de tandheelkunde die lucht- en signaalverbindingen bevat met LEMO-compatibele metalen push-pull connectoren, moet duurzaam, flexibel en conform de medische normen zijn. Door zorgvuldig materialen te selecteren, een robuust mechanisch ontwerp te garanderen en grondig te testen, kunt u een betrouwbaar product creëren dat voldoet aan de veeleisende eisen van tandheelkundige professionals.
