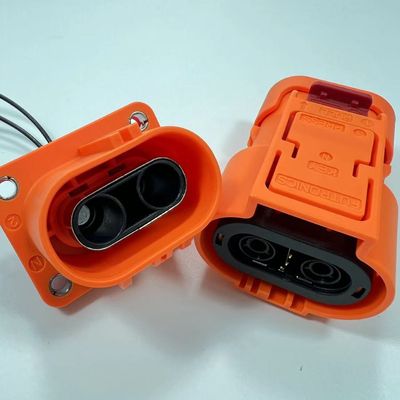

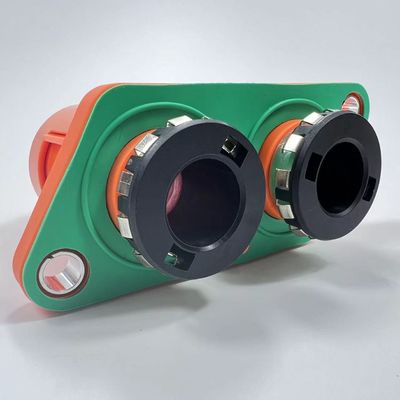

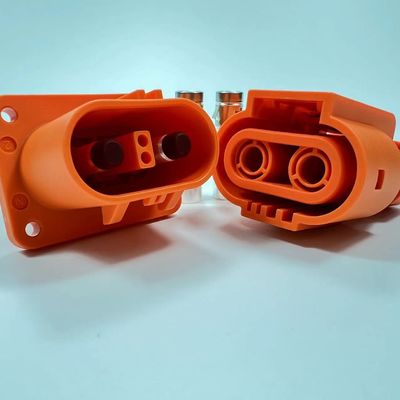

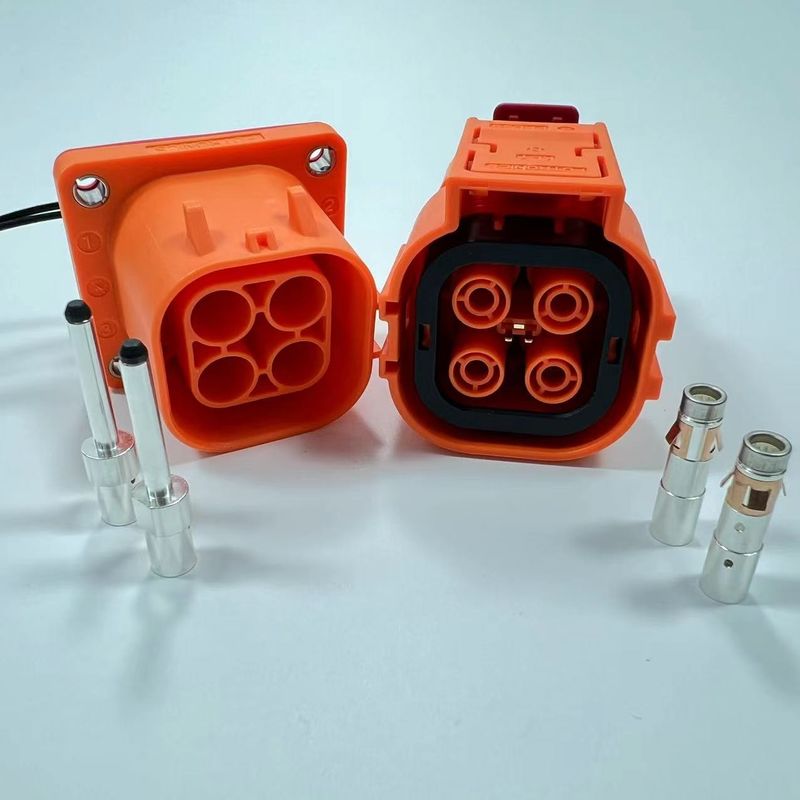

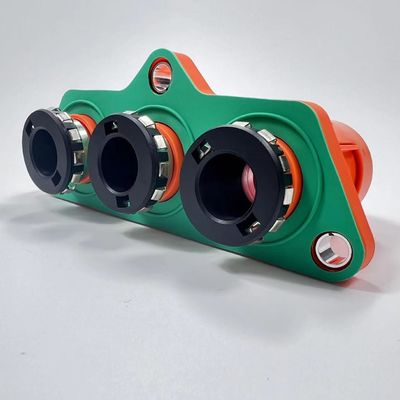

Waterdichtheid Automotive batterij energieopslag connector 6000V 480A

Nieuwe energievoertuigen (NEV's) in de automobielsector, met inbegrip van elektrische voertuigen (EV's), plug-in hybriden (PHEV's) en voertuigen met waterstofbrandstofcel,vereisen gespecialiseerde connectoren om de unieke eisen van hoge spanning aan te kunnenDeze connectoren zijn cruciaal voor verschillende systemen, waaronder batterijbeheer, opladen, stroomverdeling en motorbesturing.Hier is een diepgaande blik op de ontwerp- en selectiecriteria voor automotive nieuwe energie connectoren:

Belangrijkste kenmerken van automobielconnectoren voor nieuwe energie

1. Hoge stroom- en spanningsbehandeling:

   • Huidige rating:Deze connectoren moeten met hoge stroom omgaan, vaak variërend van 50A tot meer dan 300A, afhankelijk van de toepassing (bijv. stroomverdeling, batterijverbindingen).
   • Standaardspanning:Zij moeten in staat zijn om hoge spanningen te verwerken, meestal tussen 400V en 1.000V, met name in batterijsystemen voor elektrische voertuigen.

2. Veiligheidsvoorzieningen:

   • Ontwerp aanraakbestendig:Het moet worden geconstrueerd om toevallig contact met onderdelen te voorkomen en de veiligheid te waarborgen tijdens de behandeling en het onderhoud.
   • Beveiligde vergrendeling:Gebruik vergrendelingssystemen om toevallige ontkoppeling te voorkomen, wat veiligheidsproblemen kan veroorzaken, vooral in hoogspanningstoepassingen.
   • Polarisatie:Zorg ervoor dat de connectoren gepolariseerd zijn om te voorkomen dat er onjuiste koppeling plaatsvindt, wat kan leiden tot schade of veiligheidsrisico's.

3. Duurzaamheid en milieuvriendelijkheid:

   • Trillings- en schokbestendigheid:De aansluitingen moeten robuust zijn en bestand zijn tegen aanzienlijke trillingen en schokken die gebruikelijk zijn in automobielomgevingen.
   • Afdichting en waterdichtheid:Bereiken van een hoge IP-classificatie (bijv. IP67 of IP68) om te beschermen tegen water, stof en andere verontreinigende stoffen, waardoor de betrouwbaarheid op lange termijn wordt gewaarborgd.
   • Corrosiebestendigheid:Gebruik stoffen en coatings die bestand zijn tegen corrosie, vooral in omgevingen die blootgesteld zijn aan wegzout, vocht en chemicaliën.

4. Thermisch beheer:

   • Warmteafvoer:Integreer functies die de warmteafvoer vergemakkelijken om oververhitting te voorkomen, wat vooral belangrijk is bij toepassingen met een hoge stroom.
   • Temperatuurweerstand:Er moet voor worden gezorgd dat de connectoren betrouwbaar kunnen werken in een breed temperatuurbereik, van -40 °C tot +125 °C, typisch voor automobielomgevingen.

5. Gemakkelijk te gebruiken en te onderhouden:

   • Snel aansluiten / loskoppelen:Ontwerp connectoren voor gemakkelijke koppeling en dematering, wat cruciaal is voor efficiënte assemblage, onderhoud en reparatie in de automobielproductie.
   • Ergonomie:Denk aan de gemakkelijkheid van het gebruik van de aansluitingen, vooral in de bekrompen ruimtes die typisch zijn voor het interieur van voertuigen.

Types aansluitingen voor automotive nieuwe energie toepassingen

1. Hoogspanningsbatterijconnectoren:

   • Functie:Gebruikt voor het aansluiten van het batterijpakket op het stroomdistributiesysteem van het voertuig, de motorcontroller en andere hoogspanningscomponenten.
   • Kenmerken:Hoge stroomcapaciteit, veilige vergrendelingsmechanismen, aanraakbestendig ontwerp en thermische beheersfuncties om de warmte te verwerken die wordt gegenereerd door hoge vermogen.

2. Oplaadconnectoren:

   • Functie:Sluit het voertuig aan op laadpalen of opladers aan boord.
   • Kenmerken:Moet voldoen aan normen zoals CCS (Combined Charging System) of CHAdeMO, waarbij zowel AC- als DC-opladen wordt ondersteund met een robuuste isolatie en milieudichting.

3. motorfaseverbinders:

   • Functie:Verbind de motorcontroller met de elektromotor.
   • Kenmerken:In staat om hoge stromen en spanningen te verwerken, met uitstekende trillingsweerstand en veilige vergrendelingsmechanismen om onder alle rijomstandigheden betrouwbare verbindingen te garanderen.

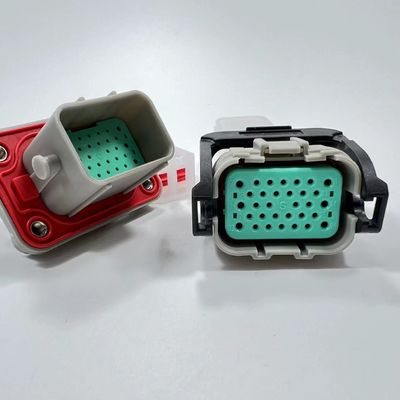

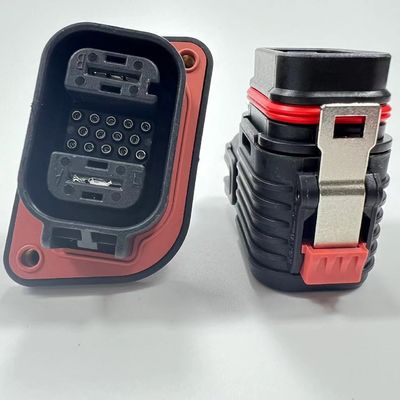

4. Signal- en gegevensconnectoren:

   • Functie:Verbind sensoren, besturingssystemen en andere laagspanningssystemen in het voertuig.
   • Kenmerken:Meestal multi-pin-connectoren met afscherming om elektromagnetische interferentie (EMI) te voorkomen, waardoor een betrouwbare gegevensoverdracht wordt gewaarborgd.

5. Standaardverbindingen:

   • Functie:Gebruikt in batterijpakketten om cellen in serie of parallel aan te sluiten.
   • Kenmerken:Ontworpen om zeer hoge stromen te dragen met een minimale spanningsdaling, vaak gemaakt van koper of aluminium met bekleding voor corrosiebestendigheid.

Materiële overwegingen

1. Verbindingsbehuizing:

   • Materiaal:Gebruik hoogwaardige thermoplastieken zoals PBT (polybutyleentereftalaat) of PA66 (polyamide 66) met glasvezelversterking voor sterkte, hittebestendigheid en dimensionale stabiliteit.
   • Vlamvertraging:Zorg ervoor dat de materialen voldoen aan de veiligheidsnormen voor auto's, zoals UL94 V-0, om brandgevaar te voorkomen.

2. Contactpersonen:

   • Materiaal:Hooggeleidende materialen zoals koper of koperen legeringen, vaak bekleed met zilver of tin om de corrosiebestendigheid en elektrische prestaties te verbeteren.
   • Vlammechanisme:Inhouden van duurzame veermechanismen om de contactdruk gedurende de levensduur van de connector constant te houden.

3. met een gewicht van niet meer dan 10 kg

   • Materiaal:Gebruik siliconen of EPDM (ethyleenpropyleendiene monomeer) voor afdichtingen en pakkingen om een betrouwbare afdichting tegen omgevingsfactoren te bieden en tegelijkertijd flexibiliteit te behouden over een breed temperatuurbereik.

Ontwerpoverwegingen

1. Aanpassing:

   • Op maat gemaakte oplossingen:Afhankelijk van de specifieke vereisten van het voertuigplatform moeten connectoren mogelijk worden aangepast aan unieke krachts-, ruimte- en omgevingsbeperkingen.

2. Naleving van normen:

   • Automobiele normen:Er moet voor worden gezorgd dat de connectoren voldoen aan relevante automobielnormen, zoals ISO 6469 (voor veiligheid in elektrische wegvoertuigen) en ISO 16750 (voor milieutests).
   • Heffingsnormen:Voor oplaadconnectoren moet de naleving van normen zoals IEC 62196 voor EV-oplaadsystemen worden gewaarborgd.

3. Modulariteit:

   • Flexible configuraties:Overweeg modulaire ontwerpen die flexibele configuraties mogelijk maken, waardoor de connectoren zich kunnen aanpassen aan verschillende systemen en toepassingen.

Testing en kwaliteitsborging

1. Elektrische tests:

   • Test van stroom en spanning:Controleer of de aansluitingen de opgegeven stromen en spanningen kunnen aanvullen zonder overmatige verwarming of spanningsdalingen.
   • Isolatieweerstand:Zorg ervoor dat de isolatie de spanning kan weerstaan zonder af te breken, met name in hogespanningsconnectoren.

2. Mechanische tests:

   • Vibratie- en schoktest:Simuleren van reële rijomstandigheden om ervoor te zorgen dat connectoren bestand zijn tegen de mechanische spanningen die ze ondervinden tijdens het gebruik.
   • Duurzaamheidstests:Test de connectoren op hun vermogen om herhaalde parings- en dematingscycli te doorstaan zonder dat de prestaties afnemen.

3. Omgevingsonderzoek:

   • Test van de ingangsbescherming:Bevestig dat de connectoren voldoen aan de IP-normen voor stof- en waterbestendigheid.
   • Temperatuurcyclus:Zorg ervoor dat de connectoren bestand zijn tegen temperatuurschommelingen in de autoomgeving.

Toepassingen

• Elektrische en hybride voertuigen:Hogevermogensconnectoren voor batterijsystemen, stroomdistributie, motorcontrollers en laadinterfaces.
• Batterijbeheersystemen (BMS):Verbindingen voor het controleren en besturen van batterijpakketten, met inbegrip van verbindingen voor signaal met een laag vermogen voor de communicatie tussen het BMS en de afzonderlijke cellen.
• Elektronica:Verbindingen voor het aansluiten van omvormers, omvormers en andere elektronica in de aandrijflijn van het voertuig.

Conclusies

Nieuwe energie-aansluitingen voor auto's moeten elektrische eigenschappen met een hoge prestatie combineren met een robuuste mechanische en milieuvriendelijkheid.Deze connectoren spelen een cruciale rol bij het garanderen van de veiligheid van, betrouwbaarheid en efficiëntie van elektrische en hybride voertuigen, ter ondersteuning van de overgang naar een schoner en duurzamer vervoer.Door de nadruk te leggen op belangrijke factoren zoals stroom- en spanningsbehandelingAls u een connector met een hoge kwaliteit, veiligheid, duurzaamheid en naleving van de industriestandaarden, kunt u connectoren die voldoen aan de veeleisende eisen van de automobielindustrie te ontwikkelen.
