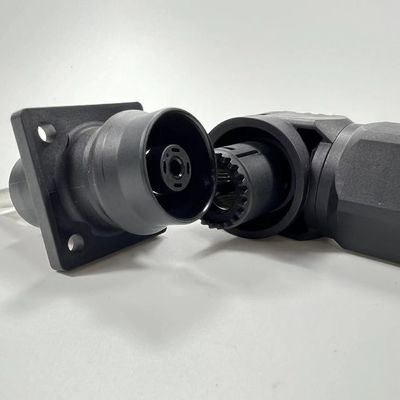

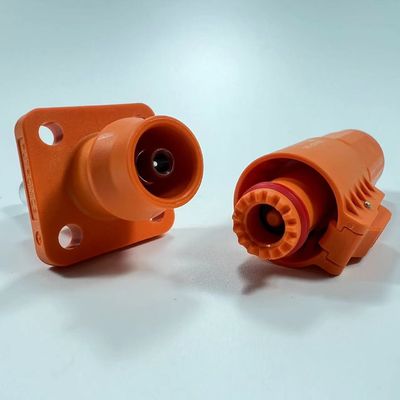

EV-batterij Nieuwe energieopslagconnector Robuust mechanisch ontwerp

Accuopslagsystemen, vooral die gebruikt worden in nieuwe energietoepassingen zoals elektrische voertuigen (EV's) en opslag van hernieuwbare energie, vereisen gespecialiseerde connectoren die hoge vermogens aankunnen, veiligheid garanderen en betrouwbare prestaties in de loop der tijd behouden. Hier is een gedetailleerde gids voor het ontwerpen en selecteren van connectoren voor accuopslag in nieuwe energiesystemen:

Belangrijkste kenmerken van accuopslagconnectoren

1. Hoge stroom- en spanningsverwerking:

   • Stroomsterkte: Connectoren moeten worden ontworpen om hoge stromen aan te kunnen, vaak variërend van 50A tot meer dan 300A, afhankelijk van de toepassing.
   • Spanningssterkte: Deze connectoren moeten in staat zijn om hoge spanningen aan te kunnen, typisch variërend van 400V tot 1.000V in elektrische voertuigen en grote energieopslagsystemen.

2. Veiligheidsoverwegingen:

   • Aanraakveilig ontwerp: Implementeer aanraakveilige contacten om onbedoeld contact met onder spanning staande delen te voorkomen, waardoor de veiligheid tijdens hantering en onderhoud wordt gewaarborgd.
   • Vergrendelingsmechanisme: Gebruik veilige vergrendelingsmechanismen om onbedoelde ontkoppeling te voorkomen, wat gevaarlijk kan zijn in hoogspanningsapplicaties.
   • Polarisatie: Ontwerp de connectoren zo dat ze gepolariseerd zijn, zodat ze alleen in de juiste oriëntatie kunnen worden aangesloten, waardoor problemen met omgekeerde polariteit worden voorkomen.

3. Thermisch beheer:

   • Warmteafvoer: Integreer functies zoals koelribben of materialen met een hoge thermische geleidbaarheid om de warmte te beheren die wordt gegenereerd door hoge stromen.
   • Temperatuurclassificatie: Zorg ervoor dat de connectoren zijn geclassificeerd voor de extreme temperaturen die gebruikelijk zijn in accuopslagsystemen, die kunnen variëren van -40°C tot +125°C.

4. Omgevingsbestendigheid:

   • Afdichting: Zorg ervoor dat de connectoren een hoge IP-classificatie hebben (bijv. IP67 of IP68) om te beschermen tegen stof, water en andere omgevingsfactoren.
   • Corrosiebestendigheid: Gebruik materialen en coatings die bestand zijn tegen corrosie, vooral in omgevingen waar connectoren kunnen worden blootgesteld aan vocht of chemicaliën.

5. Duurzaamheid en betrouwbaarheid:

   • Hoge koppelingscycli: Ontwerp de connectoren om bestand te zijn tegen een groot aantal koppelings- en ontkoppelingscycli zonder degradatie, wat cruciaal is voor onderhoud en servicebaarheid.
   • Trilling- en schokbestendigheid: Zorg ervoor dat de connectoren robuust zijn en bestand zijn tegen de trillingen en schokken die typisch zijn in automotive en industriële omgevingen.

6. Gebruiksgemak:

   • Snel aansluiten/loskoppelen: Ontwerp connectoren voor eenvoudig en snel koppelen en ontkoppelen, wat essentieel is voor efficiënte montage en onderhoud.
   • Modulariteit: Overweeg modulaire ontwerpen die flexibele configuraties mogelijk maken, waardoor de connectoren aanpasbaar zijn aan verschillende systemen en toepassingen.

Soorten connectoren voor accuopslag

1. Hoogspanningsvermogensconnectoren:

   • Toepassingen: Gebruikt in elektrische voertuigen, energieopslagsystemen en hoogvermogen oplaadstations.
   • Kenmerken: Deze connectoren hebben doorgaans grote, robuuste contacten die in staat zijn om hoge stromen en spanningen aan te kunnen, met veilige vergrendelingsmechanismen en omgevingsafdichting.

2. Modulaire accu-interconnects:

   • Toepassingen: Het verbinden van accucellen binnen een groter accupakket.
   • Kenmerken: Deze connectoren zijn vaak modulair, waardoor flexibele configuraties en eenvoudige schaalbaarheid mogelijk zijn. Ze moeten betrouwbare elektrische verbindingen bieden en hoogstroompaden ondersteunen.

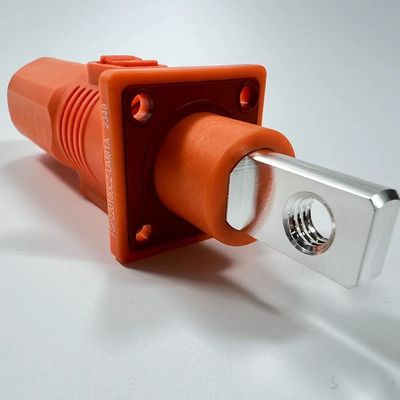

3. Busbar-connectoren:

   • Toepassingen: Gebruikt in accupakketten en energieopslagsystemen om grote accucellen of modules parallel of in serie te verbinden.
   • Kenmerken: Busbar-connectoren zijn ontworpen om zeer hoge stromen aan te kunnen en zijn typisch gemaakt van koper of aluminium met geplateerde oppervlakken voor verbeterde geleidbaarheid en corrosiebestendigheid.

4. Signaal- en communicatieconnectoren:

   • Toepassingen: Voor batterijbeheersystemen (BMS) en andere bewakings- en controlefuncties.
   • Kenmerken: Deze connectoren voeren zwakke signalen en gegevens over tussen het BMS en individuele accucellen of modules, waardoor de veilige en efficiënte werking van het accupakket wordt gewaarborgd.

Ontwerpoverwegingen

1. Materiaalselectie:

   • Geleiders: Gebruik materialen met een hoge geleidbaarheid zoals koper of koperlegeringen, vaak met verzilvering of vertinning om de geleidbaarheid en corrosiebestendigheid te verbeteren.
   • Isolatoren: Kies hoogwaardige isolatiematerialen die bestand zijn tegen hoge temperaturen en uitstekende elektrische isolatie bieden, zoals PBT, PA66 of vloeibare kristalpolymeren (LCP).

2. Aanpasbaarheid:

   • Op maat gemaakte oplossingen: Veel accuopslagtoepassingen vereisen connectoren die zijn aangepast aan specifieke spannings-, stroom- en mechanische vereisten. Overweeg om samen te werken met fabrikanten die op maat gemaakte ontwerpdiensten aanbieden.

3. Naleving van normen:

   • Automotive-normen: Zorg ervoor dat connectoren voldoen aan relevante automotive-normen, zoals ISO 6469, die de veiligheid in elektrische wegvoertuigen regelt.
   • Industriële normen: Zorg voor energieopslagsystemen voor naleving van normen zoals UL 1973 voor batterijen voor gebruik in stationaire, voertuighulpvoeding en lichte elektrische railtoepassingen.

Testen en kwaliteitsborging

1. Elektrisch testen:

   • Hoogstroomtesten: Controleer het vermogen van de connector om de maximale stroom aan te kunnen zonder significante spanningsval of oververhitting.
   • Isolatieweerstand: Test de isolatie om er zeker van te zijn dat er geen doorslag is onder hoge spanning.

2. Mechanisch testen:

   • Trilling- en schoktesten: Simuleer realistische omstandigheden om ervoor te zorgen dat de connectoren bestand zijn tegen de mechanische belastingen die ze tijdens het gebruik zullen ondervinden.
   • Duurzaamheidstesten: Beoordeel het vermogen van de connectoren om een groot aantal koppelingscycli te weerstaan zonder prestatieverlies.

3. Omgevingstesten:

   • Temperatuurcycli: Test de connectoren onder extreme temperatuuromstandigheden om ervoor te zorgen dat ze betrouwbaar presteren.
   • Ingress Protection-testen: Bevestig dat de connectoren voldoen aan hun geclassificeerde IP-normen voor stof- en waterbestendigheid.

Conclusie

Accuopslagconnectoren voor nieuwe energietoepassingen moeten hoge prestaties, veiligheid en duurzaamheid combineren. Door te focussen op hoge stroom- en hoogspanningsverwerkingsmogelijkheden, een robuust mechanisch ontwerp en naleving van industrienormen, kunt u betrouwbare connectoren creëren die voldoen aan de eisen van moderne energieopslagsystemen en elektrische voertuigen.
